CASOS DE EXITO
SIRIUS
Chillers de alta eficiencia con capacidad total de 5.400 TRs y compresores centrífugos de cojinete magnético libre de aceite – Turbocor instalados por la Klimatix en el Laboratório Sirius, en Campinas (SP)

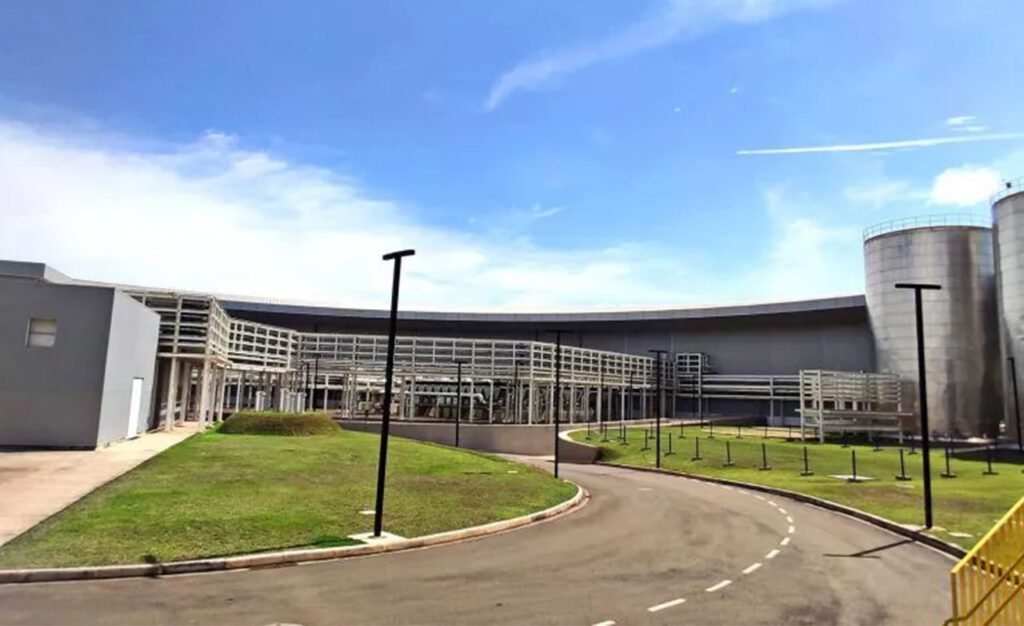

La construcción del laboratorio de luz sincrotrón Sirius es una obra de alto estándar de la ciencia brasilera. En formato de anillo, el laboratorio posee en su núcleo, aceleradores de partículas de última generación, capaces de producir y controlar el movimiento de electrones en velocidades próximas a la de la luz.
Esos aceleradores de electrones generan la luz sincrotrón, que revela la microestructura de materiales orgánicos e inorgánicos.
Poderosos imanes, instalados dentro del túnel por donde pasa el haz de luz, son utilizados para acelerar y mantener la velocidad del Sirius constante. Esos imanes calientan y necesitan de un sistema de enfriamiento.
Empresas, universidades y otras instituciones de investigación alquilan espacios en el laboratorio y usan, a través de potentes microscopios, la luz Sirius para realizar los más variados estudios e investigaciones científicas.
La demanda del cliente era por un sistema de enfriamiento con eficiencia energética, que permitiese economía con reducción de costos operacionales. Además del enfriamiento del proceso de emisión del haz de luz, el cliente también necesitaba de climatización de precisión para su datacenter y climatización de confort para las salas de investigación.

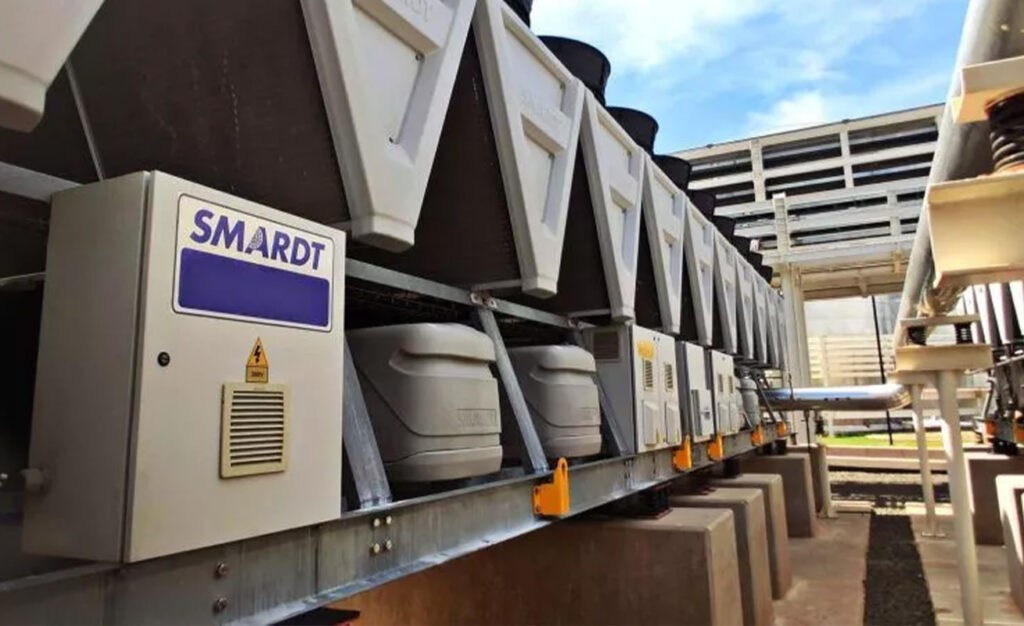

El objetivo de Klimatix fue desenvolver una solución de enfriamiento usando chillers de alta eficiencia con condensación a aire, dotados de compresores Turbocor, tecnología Smardt.
Desafío
• Dimensionar la cantidad de chillers y de TRs (tonelada/refrigeración) para atender la necesidad del cliente
• El área para la instalación de los chillers ya estaba definida por el cliente;
• El espacio muy pequeño, los chillers muy próximos unos de otros, no respetarían la distancia mínima, podría haber un corto-circuito de aire.
• El formato de anillo de la construcción del laboratorio, provoca fuertes ráfagas laterales de viento, que podrían entorpecer la salida del aire caliente emitido por los chillers, comprometiendo la eficiencia de los equipos.
Solución

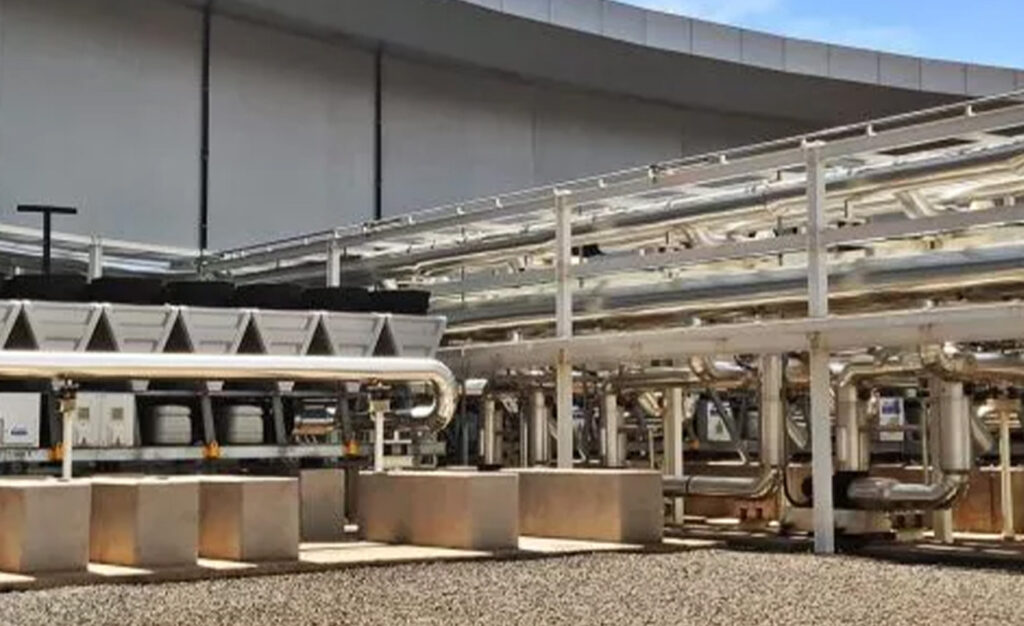

• Instalación de 12 chillers, con total de 5.400TRs;
• Cuatro compresores Turbocor instalados en cada chiller, total de 28 compresores;
• Cada chiller con capacidad nominal de 500 TRs a 7ºC y capacidad efectiva de 450 TRs a 5ºC, con eficiencia del orden de 0,5 kW/TR;

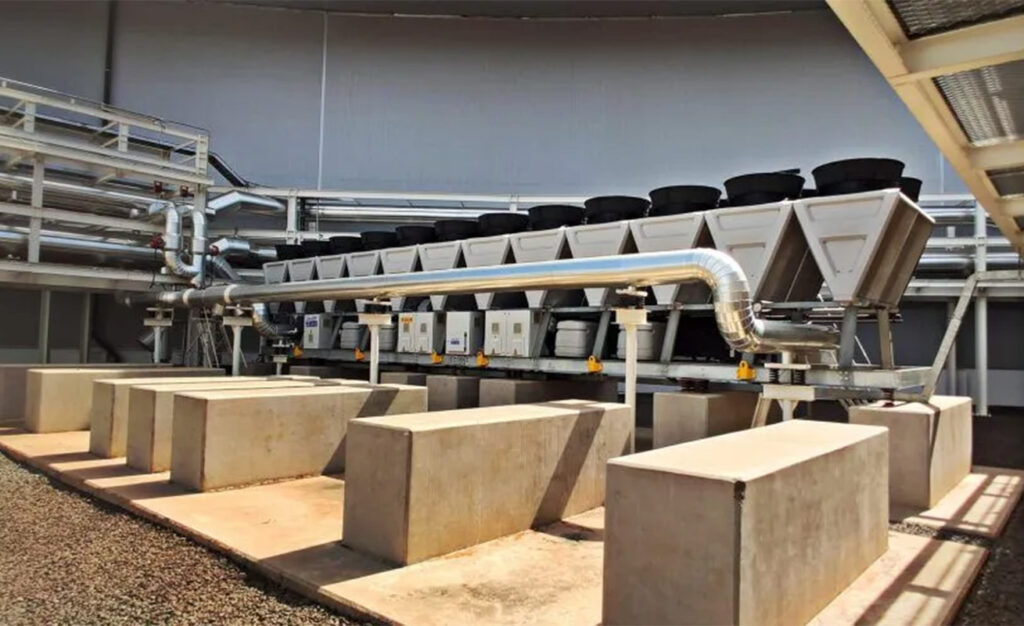

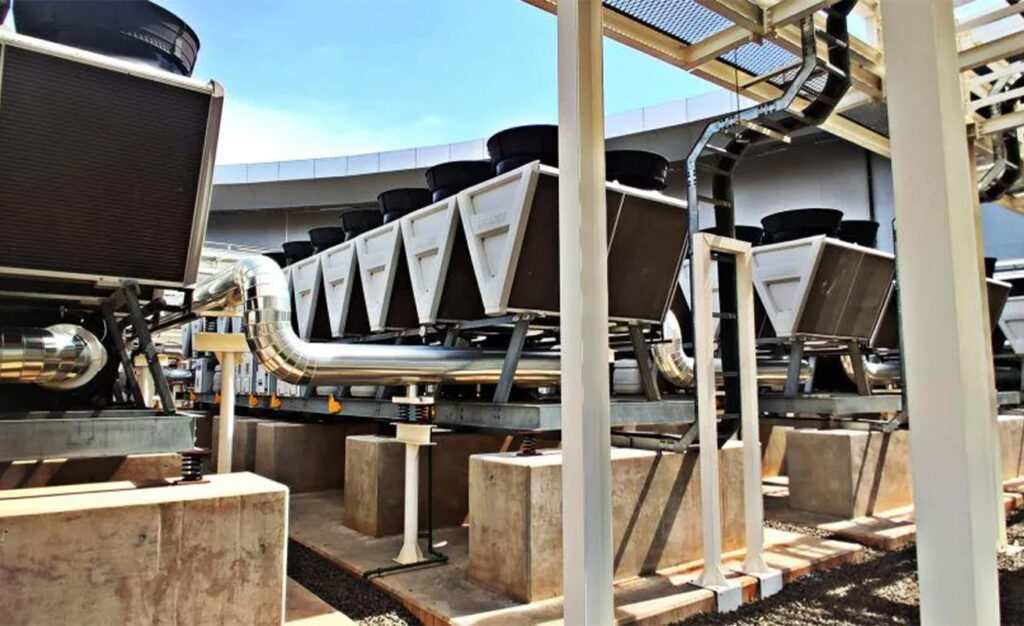

• Instalación de los chillers a un metro de altura, elevación necesaria para recibir aire de abajo (enfriamiento de las baterías de los condensadores) y emitir el aire caliente para arriba, para evitar el corto-circuito de aire, por la proximidad de los equipos;

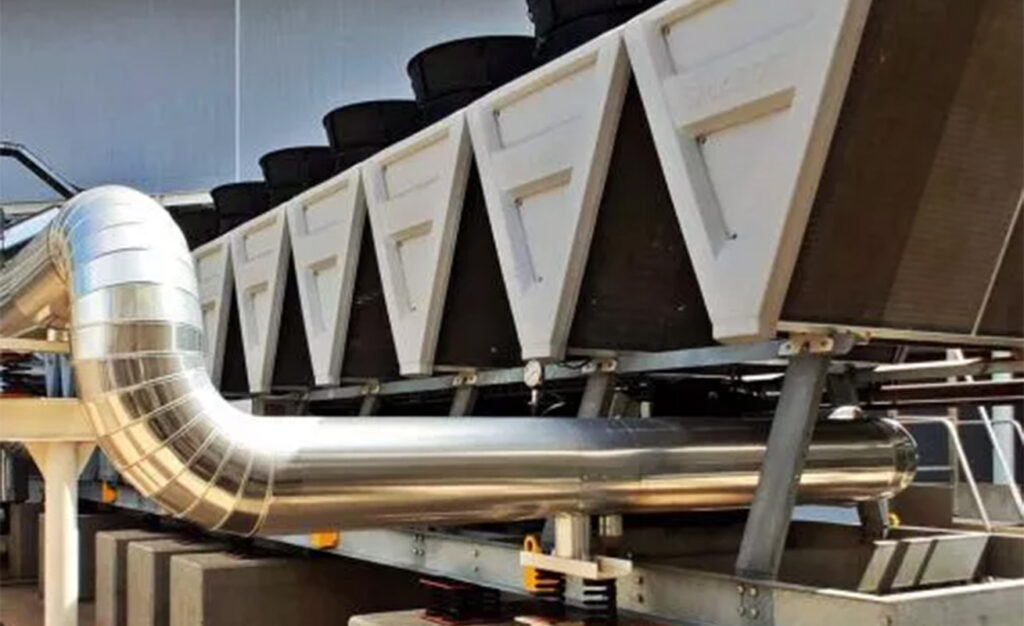

• Direccionadores de aire arriba de los ventiladores, para eyectar el aire con fuerza suficiente para atravesar las ráfagas de viento, provocadas por la edificación en forma de anillo.
CHILLERS
Chillers de alta eficiencia en la condensación a aire, dotados de compresores centrífugos de cojinete magnético libre de aceite (Turbocor). Capacidad total de 5.400 TRs.
Resultado
Chillers de alta eficiencia en la condensación a aire, dotados de compresores centrífugos de cojinete magnético libre de aceite (Turbocor). Capacidad total de 5.400 TRs.
HOSTDIME
La empresa Americana Hostdime confió a Klimatix la instalación de los equipos de refrigeración de su nuevo data center y, gracias a la confiabilidad del producto, obtuvo la certificación Tier III.
Hostdime es una empresa americana especializada en locación de data centers. Está presente en siete países y ofrece al mercado soluciones como servidores dedicados, cloud server, cloud backup y colocation. En Brasil, la empresa construyó un data center en la ciudad de João Pessoa (PB), donde presta servicios de colocation, atendiendo grandes empresas como bancos, entre otras.
Colocation es un tipo de solución del segmento de data center, en que el proveedor ofrece toda la infraestructura; energía, refrigeración, red de datos e informática, y el cliente apenas instala el servidor.
La instalación de la Hostdime en João Pessoa tiene el certificado Tier III. Todos los data centers cuentan con un nivel de confiabilidad para su funcionamiento. El Tier III es concedido por el Instituto Uptime, reconocido internacionalmente, y posee uno de los más rigurosos niveles de confiabilidad, con tasa de 99,98%. Eso significa que, por año, el tiempo de inoperancia de un data center es de 1,6 horas.
La eficiencia y precisión del sistema de refrigeración instalado por la Klimatix contribuyó para la certificación Tier II.
El alcance del abastecimiento de la Klimatix para la Hostdime incluyó:
- Fancoils de precisión CPCS, con capacidad de enfriamiento de 80 TR cada (modelo CPCS-280) y 12 TR cada (modelo CPCS-50).
- Un sistema de control de humedad relativa (UR) y recalentamiento del aire, insuflación de aire downflow para los modelos CPCS-280 e insuflación de aire frontal para los modelos CPCS-50, ventiladores con control automático de rotación (EC), CLP con comunicación remota via Modbus, sensores puntuales de detección de líquidos para aviso de posibles pérdidas de agua en los climatizadores y precisión y filtros de aire clase G4.
- Cuatro Chillers RLA-330, con capacidad de enfriamiento de 114 TR cada y compresores herméticos de tipo scroll de alta eficiencia energética.
- Condensadores microcanal con tratamiento adicional E-coating y sistema de enfriamiento evaporativo.
- Aislamiento acústico adicional de los compresores y atenuadores de ruido instalados en la descarga de los ventiladores, preparación del CLP para operación con nobreak y alimentación eléctrica de las bombas centrífugas instaladas en los equipos por las UPS´s del cliente.
- Interconexión hidráulica entre los Chillers RLA-330 y los Climatizadores de precisión modelo CPCS-280 y CPCS-50.
Desafío
El desafío del proyecto era instalar y dejar en funcionamiento los CPCs de las salas de data centers. El piso de las salas posee elevación de 800 mm y los equipos de refrigeración fueron colocados abajo del piso.
El aire caliente es succionado de las salas, refrigerado por el sistema de agua helada de los chillers posicionados en la terraza del edificio, e insuflado, de abajo para arriba, por los fancoils de precisión colocados abajo del piso.
Ese tipo de instalación garantiza más eficiencia del sistema, con mejor ventilación y distribución del aire helado por las salas.
En la sala de nobreak fueron instalados fancoils de menor porte y la descarga de aire frío es frontal, por el frente de las máquinas.
GERDAU
Un proyecto completo turn-key es producido por la Klimatix para la Gerdau, para el enfriamiento de precisión de su nueva unidad siderúrgica en Pindamonhangaba (SP)
GERDAU Projeto (Gerdau)
Una de las mayores empresas siderúrgicas de Brasil, fabricante de los más variados tipos de acero, con aplicación en diversos sectores de la economía, de la construcción civil a la industria de transformación. Exporta para todo el mundo y cuenta con varias fábricas esparcidas por el país.
La Gerdau construyó una nueva unidad siderúrgica de gran porte, en su fábrica localizada en la ciudad de Pindamonhangaba (SP), donde producirá lingotes de acero.
Un edificio de tres pisos, al lado de la nueva unidad siderúrgica, abriga varios paneles de energía, que alimentan los motores de las gigantescas máquinas de producción de acero.
Esos paneles generan enorme cantidad de calor, calientan mucho el ambiente, que precisa ser refrigerado, con equipos de precisión para control de temperatura y humedad.
Desafío
La Gerdau quería un proyecto turn-key que fuese capaz de ejecutar la refrigeración de precisión del edificio, impidiendo así el sobrecalentamiento de los paneles, lo que comprometería el funcionamiento de los motores y de las máquinas en la línea de producción.
El proyecto fue confiado a Klimatix que entregó dos Chillers modelo RLA-130, una estación de bombeo de agua modelo EB-30 con velocidad variable, cinco fancoils de precisión modelo CPMC-10, siete fancoils de precisión modelo CPMC-17, un Split de precisión modelo CPM-17 y, por fin, algunos fancoletes y demás items para climatización y ventilación de los ambientes de confort.
Objetivo
La Klimatix ejecutó la obra turn-key, de la fabricación de los equipos de refrigeración, instalación y startup, entregando los equipos rodando y en plena operación.
Solución
La central de agua helada, compuesta por dos chillers Klimatix, modelo RLA-130, enfría a 7ºC el agua que pasa por la estación de bombeo, ambos instalados en área externa, en la terraza del edificio. En el edificio de tres pisos, los dos primeros recibieron los fancoils para refrigerar los paneles eléctricos. En el último piso, dividido en salas de reuniones, la Klimatix instaló fancoletes para confort térmico.
La estación de bombeo manda agua helada para las salas del edificio, haciendo la refrigeración de precisión a través de los fancoils. Con el intercambio de calor, el agua caliente vuelve para los chillers que la enfrían y envian nuevamente, realimentando el proceso.
Los 12 fancoils de precisión completa el proceso, arrojando aire helado en el ambiente, refrigerando así las salas donde están los paneles de energía. Fuera de ese sistema de agua helada, un split de precisión fue instalado, en el edificio de al lado, para refrigerar un mini datacenter
Resultado
Los 12 fancoils de precisión completa el proceso, arrojando aire helado en el ambiente, refrigerando así las salas donde están los paneles de energía. Fuera de ese sistema de agua helada, un split de precisión fue instalado, en el edificio de al lado, para refrigerar un mini datacenter.
El proyecto fue una grata sorpresa para el cliente que estaba habituado a la compra en separado de los equipos e instalación.
LNbio
Suministro de enfriadoras para climatización de confort en LNBio
Cliente
LNBio, el Laboratorio Nacional de Biociencias, es uno de los mayores centros de investigación en biociencias de Brasil. Ubicado en Campinas, São Paulo, el centro cuenta con un equipo de investigadores de renombre nacional e internacional que realizan investigaciones en áreas como salud, agricultura y medio ambiente.
Equipo
LNBio contrató a Klimatix para suministrar dos enfriadoras, con una capacidad de 115 TRS cada una, un total de 230 TRS.
Se pusieron a disposición para dar servicio al sistema de aire acondicionado del edificio de investigación y desarrollo del laboratorio.
Las enfriadoras son del tipo compresor scroll y de condensación por aire. La entrega fue exitosa y los enfriadores están en funcionamiento desde entonces.
Resultado
Los enfriadores satisfacen una necesidad importante del LNBio, ya que mantienen una temperatura ambiente adecuada para el trabajo de los investigadores.
Klimatix está satisfecha con los resultados del suministro y de la asociación con LNBio. La empresa confía en que los enfriadores satisfarán las necesidades del centro durante muchos años.
Las ventajas de abastecer en LNBio
Además de mantener la temperatura ambiente, las enfriadoras instaladas en LNBio ofrecen una serie de ventajas, entre las que destacan:
- Fiabilidad del proceso
- Postventa activa y eficiente
- Eficiencia energética óptima
